Описание

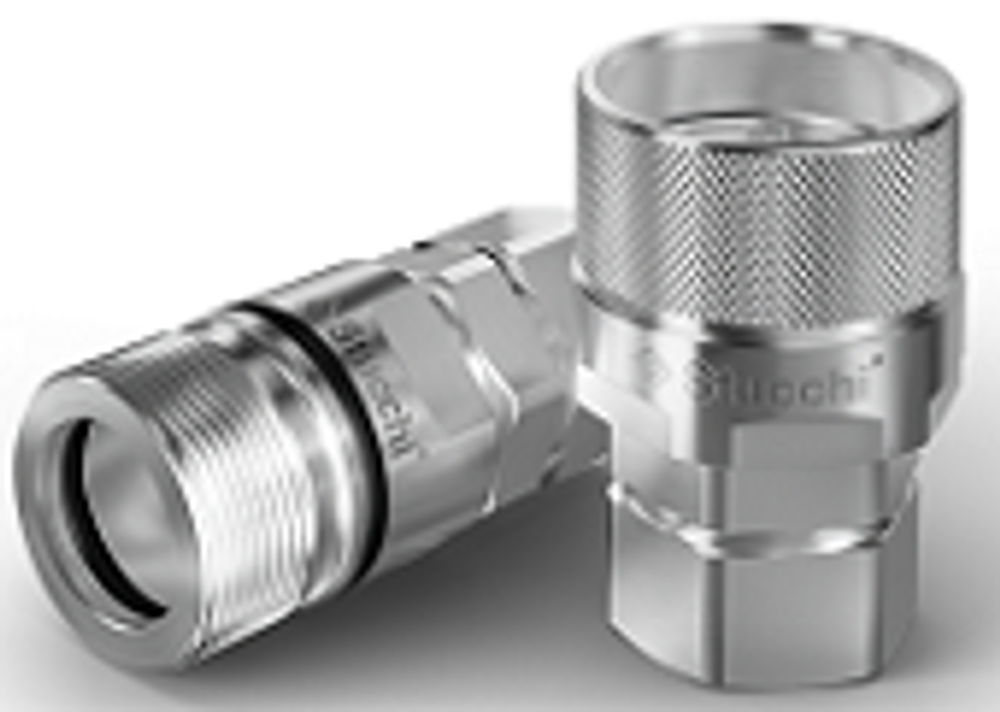

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением. Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | N | P | Q | А | вес, кг | М | резьба | Часть |
| 809500003 | Stucchi | 30,0 | 67,3 | M36x2 | - | 112,6 | 32,0 | 1/2" | 42,0 | 36,0 | - | 1/2 | 0,29 | - | BSP | Ниппель |
Характеристики
Размер M фитинги Каст
-
Вес без упаковки, кг
0,29
Размер F
-
Размер E
M36x2
Размер БРС
1/2"
Длина БРС в сборе
112,6
Порядковый номер таблицы
Ниппель
Размер H для БРС
32,0
Размер B
30,0
Размер D (мм) для БРС
67,3
Резьба
BSP
Размер A БРС Справочник
1/2
Размер N
42,0
Размер P
36,0
Размер Q
-
